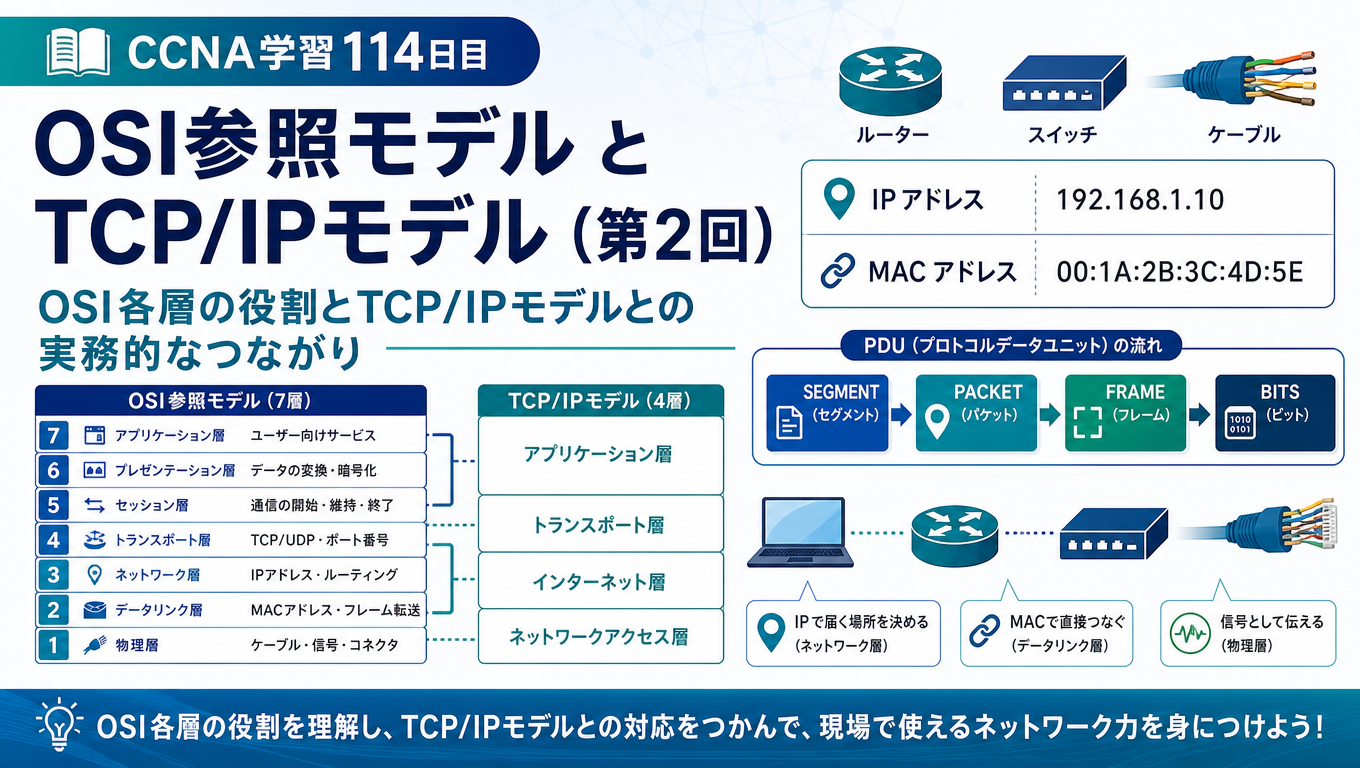

前回は、OSI参照モデルとTCP/IPモデルの全体像、そして両者の対応関係を大まかに整理しました。今回はその続きとして、各層が実際に何を扱うのか、そしてPDUや代表機器、トラブル切り分けとどう結びつくのか を中心に学び直していきます。CCNAでは、層の名前を覚えるだけでなく、その層で何を見ればよいか を理解することが大切です。

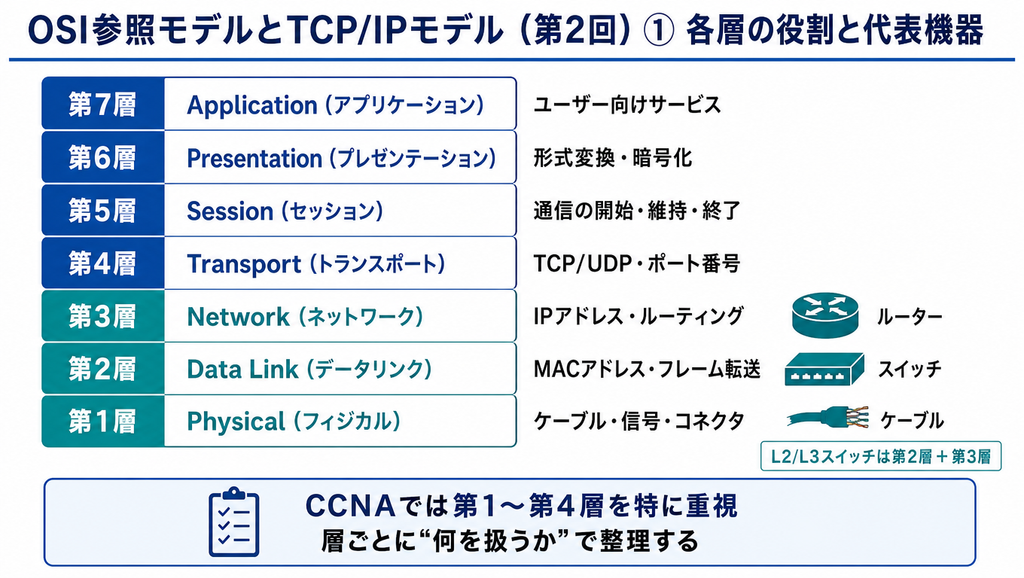

1. 各層の役割は「何を扱うか」で押さえる
OSI参照モデルは、通信を7つの層に分けて整理する考え方です。ただし、CCNA学習では第1層から第4層を特に重視することが多く、まずはどの層が何を担当するのか をシンプルに結びつけるのが理解の近道です。
第4層の Transport は、TCPやUDP、ポート番号を扱う層です。
第3層の Network は、IPアドレスやルーティングを扱います。
第2層の Data Link は、MACアドレスやフレーム転送、スイッチングを扱います。
第1層の Physical は、ケーブル、信号、コネクタといった物理的な伝送部分です。
第5層から第7層ももちろん大切ですが、CCNAの学習ではまず、通信の実態に直結しやすい第1層〜第4層を重点的に整理する と頭に入りやすいです。

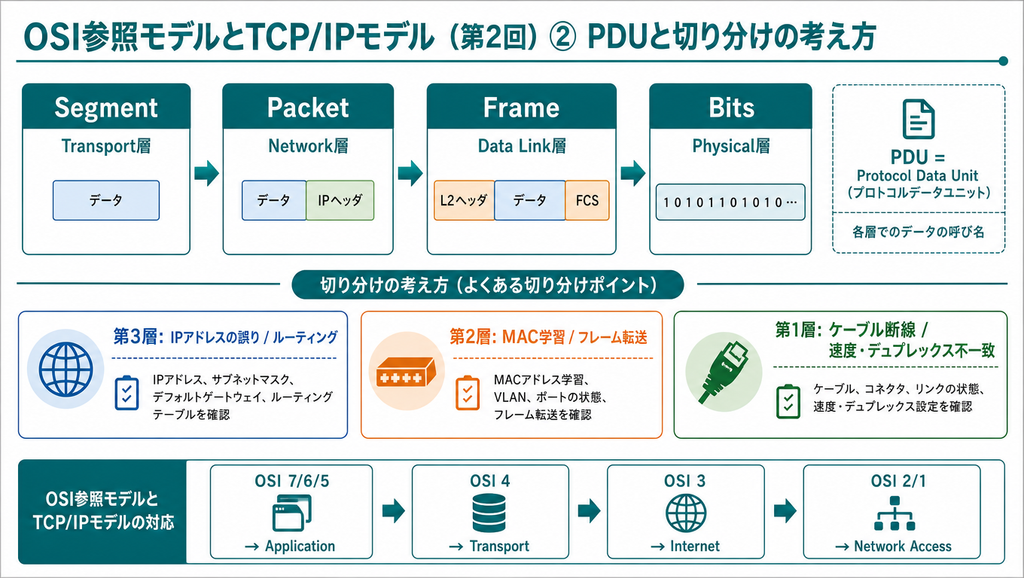

2. PDUで覚えると層の違いが見えやすい
今回の大事なポイントが PDU です。
PDU は Protocol Data Unit の略で、各層でデータがどんな呼び名になるかを表します。
- Transport層 → Segment
- Network層 → Packet
- Data Link層 → Frame
- Physical層 → Bits
この4つを押さえると、データがどの層でどう扱われているかが見えやすくなります。送信側では、上位層から下位層へ進むにつれて必要な情報が追加され、データの呼び方も変わっていきます。
前回はカプセル化そのものを全体像として見ましたが、今回はそこに 「各層での呼び名」 を重ねて覚えることで、より実務的に整理しやすくなります。
3. 代表機器を層で結びつける
OSI参照モデルは、実際のネットワーク機器と結びつけるとさらに理解しやすくなります。
たとえば、ルータは主に第3層 に関わります。IPアドレスを見て、どのネットワークへ転送するかを判断するからです。
スイッチは主に第2層 に関わり、MACアドレスやフレーム転送を扱います。
また、L2/L3スイッチは第2層と第3層の両方 に関わるため、単純に「スイッチ＝第2層だけ」とは言い切れない点も学習ポイントです。
こうして「この機器はどの層の役割を持つのか」を意識しておくと、構成図や設定問題を見たときにも頭の中で整理しやすくなります。特にCCNAでは、IPは第3層、MACは第2層、ケーブルは第1層 という結びつきが基本になります。
4. トラブル切り分けは層で考える
OSI参照モデルが実務で役立つ大きな理由の1つが、トラブルを層ごとに切り分けやすいことです。
たとえば、
- IPアドレスの誤り、サブネットマスク、デフォルトゲートウェイ、ルーティングの問題
→ 第3層寄り - MAC学習、VLAN、フレーム転送、ポート状態の問題
→ 第2層寄り - ケーブル断線、リンク不良、速度・デュプレックス不一致
→ 第1層寄り
という形で整理できます。
この見方ができるようになると、「通信できない」と一言でいっても、どこから確認すべきかの当たりがつけやすくなります。つまり、OSI参照モデルは単なる暗記対象ではなく、確認順序を考えるための道具 としても役立ちます。
まとめ
今回は、前回の全体概要を踏まえつつ、OSI各層の役割をより実務的に見ること を意識して整理しました。
特に重要なのは、
- PDUで覚えること
（Segment / Packet / Frame / Bits） - 代表機器を層で結びつけること
（ルータ＝第3層、スイッチ＝第2層） - トラブル切り分けを層で考えること
（IPなら第3層、MAC/VLANなら第2層、ケーブルなら第1層）
の3点です。
昨日の113日目が「全体像をつかむ回」だとすれば、今回の114日目は 「現場でどう結びつけるかを考える回」 と言えそうです。こうして少しずつ、OSI参照モデルを暗記ではなく使える知識として整理していきたいと思います。
